Важно! При покупке 3D-принтера в холодное время года перед первым включением дождаться его нагрева до комнатной температуры!
1) Распаковать 3D-принтер.
2) Установить ручку на дверь 3D-принтера, используя прилагающийся шестигранный ключ.
3) Вставить идущий в комплекте Wi-fi – адаптер в порт USB на задней панели 3D-принтера.
4) Подключить кабель питания и включить 3D-принтер, нажав тумблер на его задней панели.
При включении платформа 3D-принтера начнет автоматически подниматься в верхнее положение, освободив транспортировочные упаковочные материалы, что позволит убрать их, освободив, таким образом ванночку 3D-принтера.
2. Калибровка нулевого положения печатной платформы
Перед началом печати на 3D-принтере необходимо выполнить калибровку его печатной платформы:
1) Установить пустую ванночку на ее место.

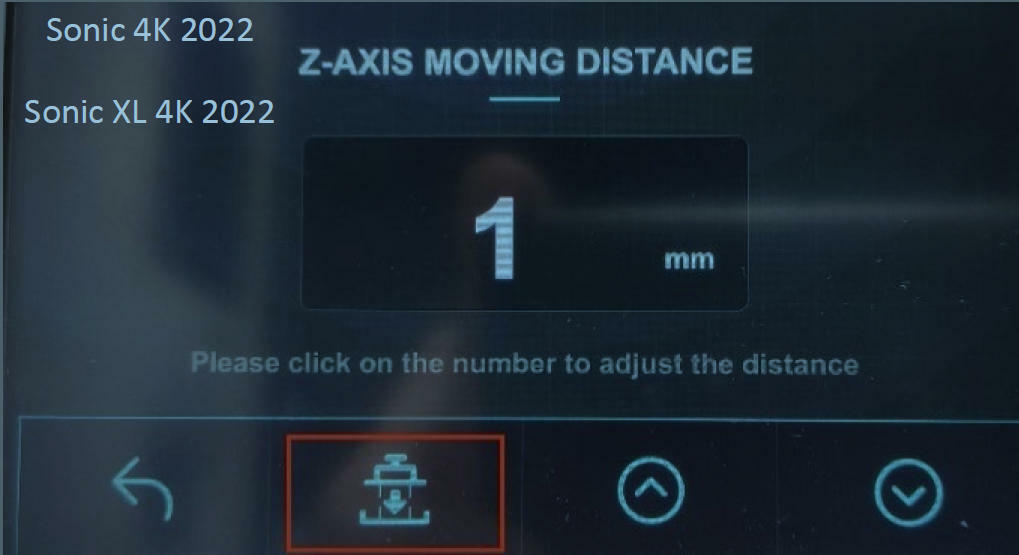

2) Нажать кнопку Z-axis на экране управления 3D-принтера. В открывшемся меню нажать кнопку запуска калибровки, отмеченную на рисунке ниже:

3) Принтер предложит убрать ванночку и платформу и положить на матрицу лист бумаги. Мы рекомендуем производить калибровку не по листу бумаги, а непосредственно по ванночке, т.к. толщина пленки в ванночке отличается от толщины листа бумаги. Таким образом, калибровка с использованием ванночки будет более точной. Платформу снимать не обязательно. Для 3D-принтеров Sonic 4K 2022, Sonic 4K XL 2022 нажать

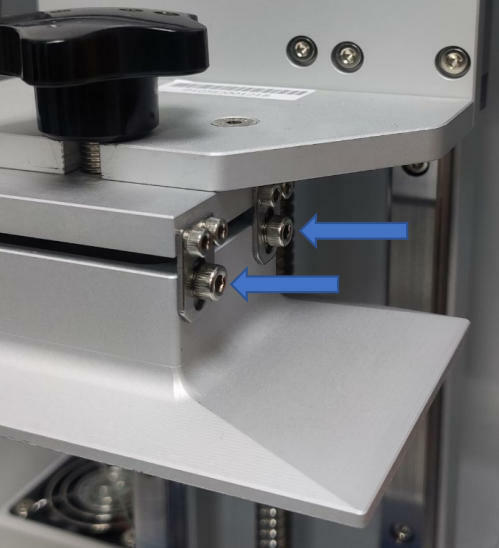

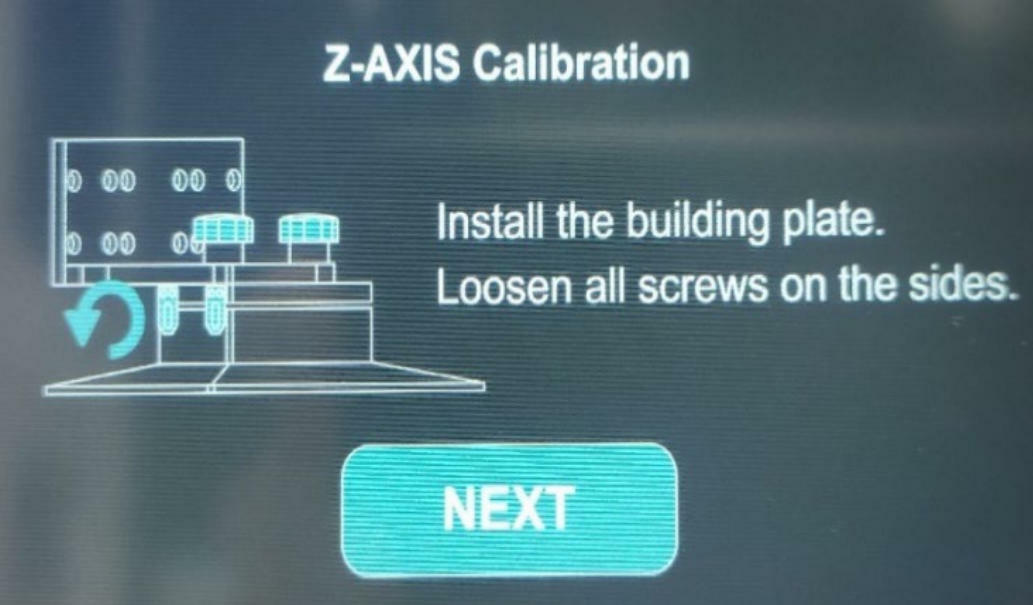

NEXT в открывшемся меню. Для 3D-принтера Sonic 4K XL (2021) перейти к следующему шагу. 4) С помощью прилагающегося шестигранного ключа ослабить 4 винта крепления платформы к кронштейну. Для удобства откручивания, платформу можно снять с принтера.

Убедившись, что платформа свободно перемещается в пазах кронштейна, нажать кнопку NEXT в открывшемся меню. Платформа начнет опускаться.

5) Дождаться остановки платформы в нижнем положении. Удерживая платформу прижатой к матрице принтера, затянуть винты крепления платформы. Затяжку рекомендуется производить крест-накрест, т.е. левый дальний – правый ближний – правый дальный – левый ближний.

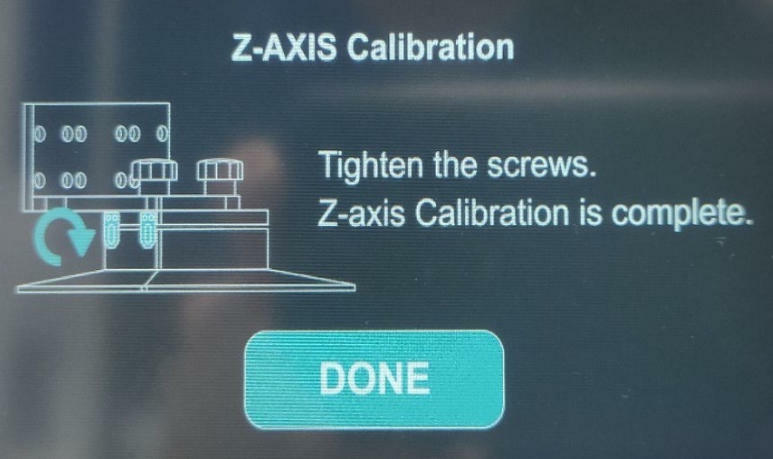

В открывшемся меню нажать DONE. Платформа поднимется в верхнее положение. Калибровка завершена.

3. Проверка заданной интенсивности УФ-светодиодов. (для 3D-принтеров Sonic 4K 2022, Sonic 4K XL 2022) 3D-принтеры Phrozen Sonic 4K 2022 и Sonic 4K XL 2022 позволяют настраивать интенсивность свечения УФ-светодиодов засветки в зависимости от ваших предпочтений. Мы рекомендуем выбирать режим максимальной интенсивности, для ускорения процесса печати. Для проверки заводской установки интенсивности свечения УФ-светодиодов засветки и ее корректировки, при необходимости, следует выполнить действия:
1) на экране управления 3D-принтера нажать кнопку SETUP;
2) в открывшемся меню нажать кнопку LIGHT;
3) с помощью стрелок в нижней части экрана выставить интенсивность УФ-светодиодов засветки 100%.
4. Создание профилей печати для фотополимеров. Профили фотополимеров создаются в веб-интерфейсе 3D-принтера. Для получения доступа к нему, необходимо подключить 3D-принтер к локальной сети. 3D-принтер поддерживает беспроводное подключение к локальной сети. Для его осуществления, необходимо выполнить следующие операции:
1) вставить идущий в комплекте Wi-fi – адаптер в USB – порт на задней стенке 3D-принтера;
2) нажать кнопку WIFI на экране управления 3D-принтера;
3) в открывшемся окне выбрать из списка вашу беспроводную сеть;
4) ввести пароль и подтвердить его, нажав Enter;
5) в открывшемся меню подтвердить выбор, нажав кнопку в правом нижнем углу экрана;

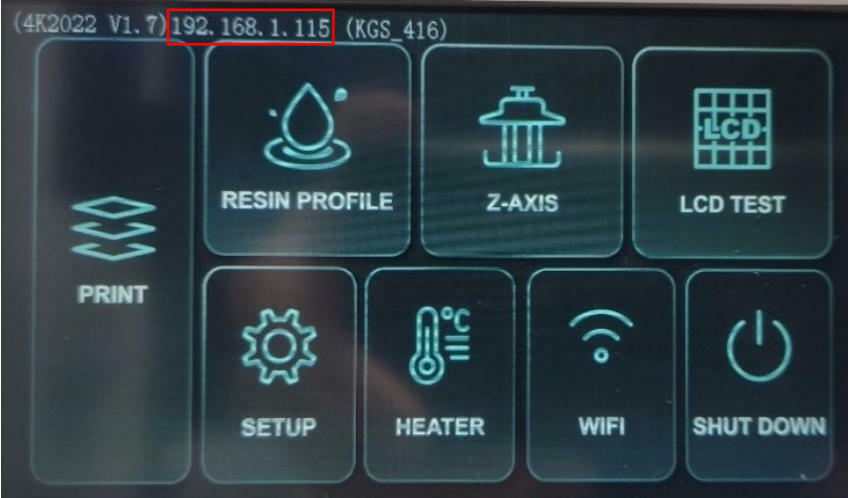

6) в открывшемся меню нажать DONE. При успешном подключении к беспроводной сети в верхней части экрана управления 3D-принтера появится его IP-адрес. Его нужно запомнить.

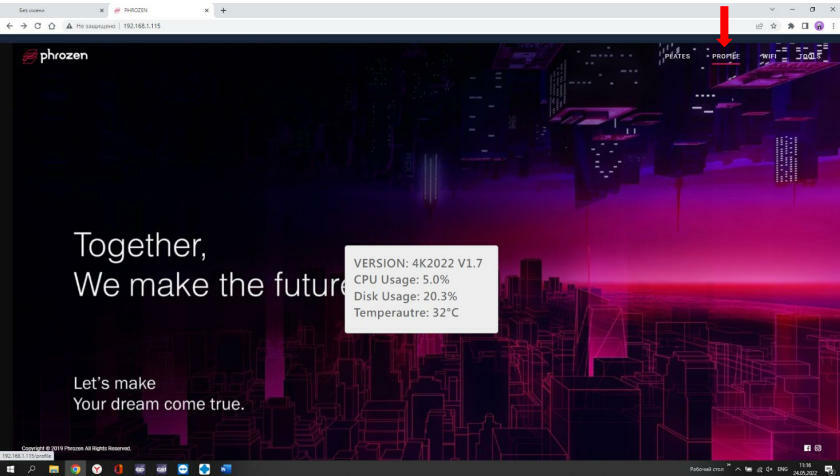

Для подключения к веб-интерфейсу 3D-принтера необходимо на компьютере, подключенном к локальной сети, открыть любой браузер (Chrome, Edge, Opera и т.п.) и в поле адреса ввести IP-адрес 3D-принтера. Откроется вебинтерфейс 3D-принтера. В нем нажать PROFILE.

На открывшейся вкладке необходимо ввести параметры печати для конкретной фотополимерной смолы. Значения параметров печати можно найти на сайте производителя смолы. Например, параметры печати для фотополимерных смол HARZ Labs для различных моделей 3D-принтеров приведены на официальном сайте компании в разделе Поддержка/ Настройки печати.
Важно! Обратите внимание, что в таблице на сайте HARZ Labs значения времени приведены в секундах, а в веб-интерфейсе значения времени указываются в миллисекундах. Для перевода значения в секундах в миллисекунды нужно значение в секундах умножить на 1000. Толщина слоя печати указывается в миллиметрах.

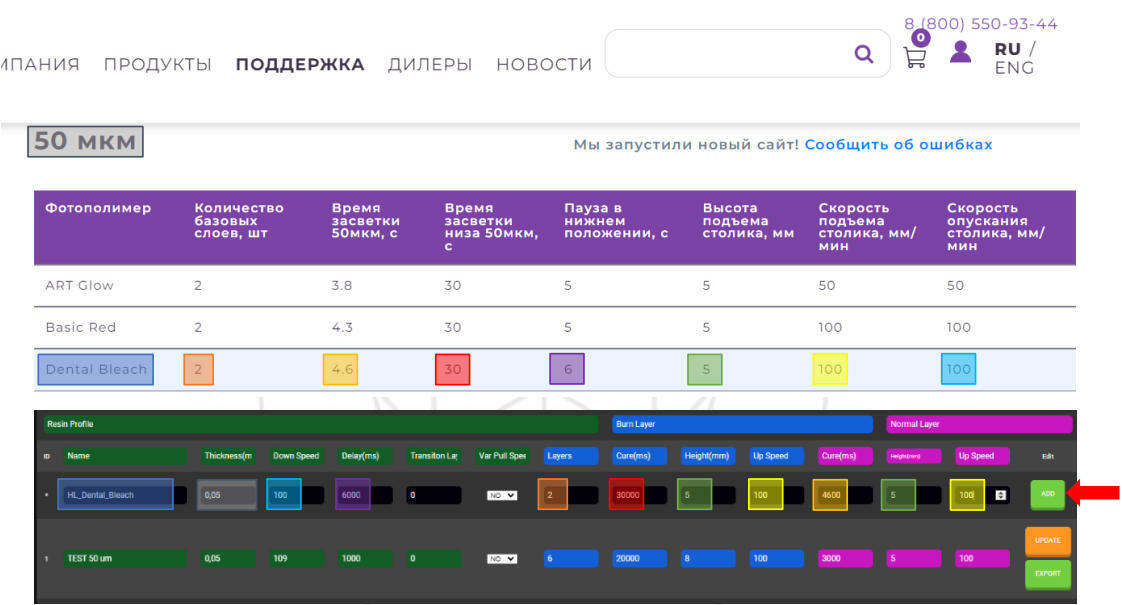

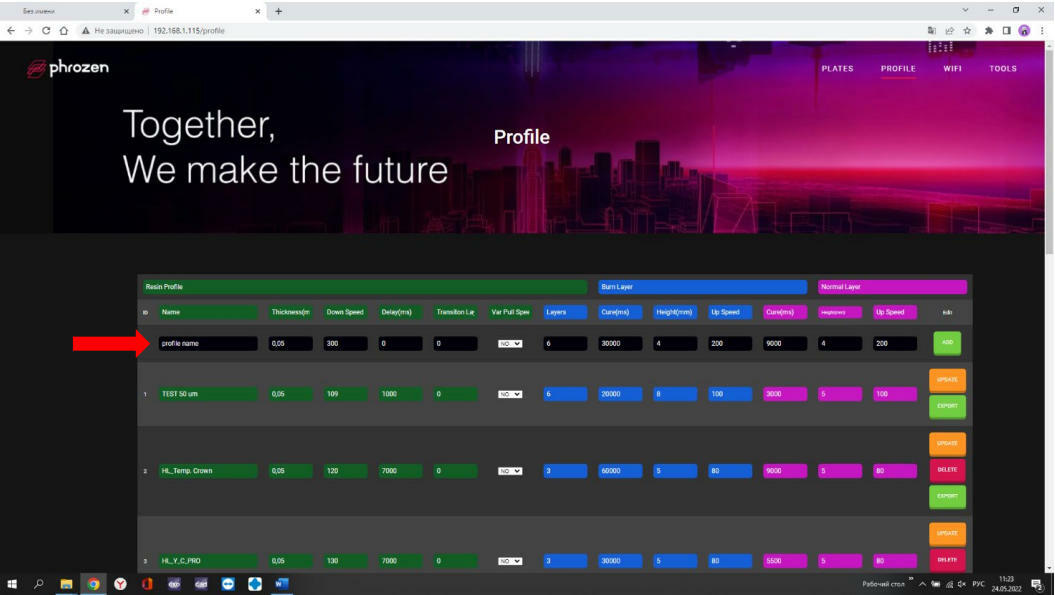

На рисунке ниже представлен пример создания профиля для фотополимерной смолы HARZ Labs Dental Bleach для 3D-принтера Phrozen Sonic 4K 2022.
После внесения параметров в веб-интерфейсе, сохранить профиль, нажав кнопку ADD. Созданный профиль добавится в конец списка профилей вебинтерфейса.

5. Тестовая печать. Для проверки корректности созданного профиля конкретно для вашего экземпляра 3D-принтера, необходимо выполнить тестовую печать. STL-модель теста можно скачать по ссылке: https://www.thingiverse.com/thing:2776522.
Для подготовки теста к печати понадобится программа – слайсер. Ниже представлен порядок подготовки файла к печати на примере бесплатного слайсера Chitubox, скачать который можно на официальном сайте, предварительно зарегистрировавшись. После установки и запуска Chitubox, выполнить следующие действия:
1) загрузить скачанный STL-файл теста в Chitubox;

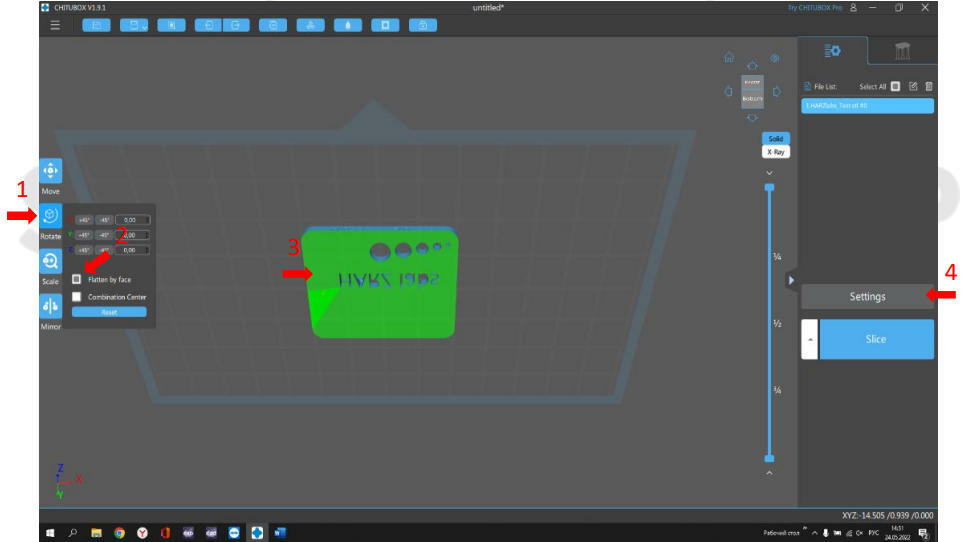

2) убедиться, что тест расположен нижней поверхностью на виртуальной платформе (нижняя поверхность теста должна быть зеленой). Если тест автоматически не лег нижней поверхностью на платформу, нажать кнопку Rotate (Поворот) (1), в открывшемся меню активировать пункт Flatten by face (Поверхность на стол) (2)и щелкнуть мышкой на нижнюю поверхность теста (3);

3) зайти в настройки печати, нажав кнопку Settings (Настройки) (4);
4) добавить 3D-принтер в программу, нажав кнопку (5) и выбрав принтер из списка предложенных. Внимание! Из обсуждаемых в данной инструкции принтеров, на момент ее создания, в Chitubox была реализована прямая поддержка только Phrozen Sonic XL 4K (2021).
При использовании Phrozen Sonic XL 4K 2022 из списка принтеров необходимо выбрать Phrozen Sonic XL 4K (2021). При использовании Phrozen Sonic 4K 2022 поступить следующим образом:
4.1) добавить в Chitubox 3D-принтер Phrozen Sonic 4K;
4.2) добавить в Chitubox 3D-принтер Phrozen Sonic XL 4K;

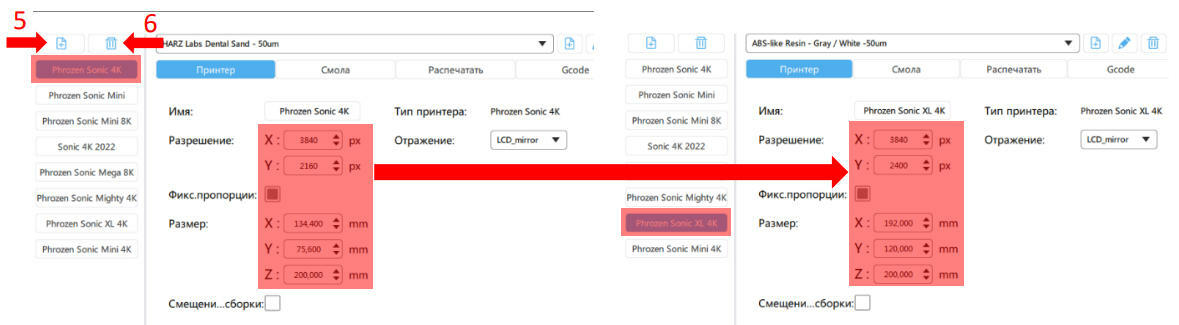

4.3) на вкладке Machine (Принтер) принтера Phrozen Sonic XL 4K изменить его параметры используя значения, взятые на аналогичной вкладке принтера Phrozen Sonic 4K; 1 3 2 4
4.4) удалить принтер Phrozen Sonic 4K, выбрав его и нажав кнопку (6);

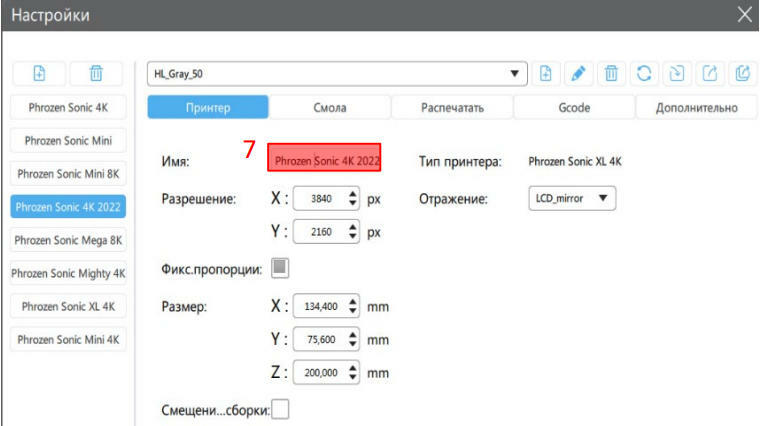

4.5) переименовать принтер Phrozen Sonic XL 4K в Phrozen Sonic 4K 2022, чтобы в дальнейшем избежать путаницы (7);

Таким образом, у вас должен получиться профиль принтера Phrozen Sonic XL 4K с настройками от принтера Phrozen Sonic 4K.

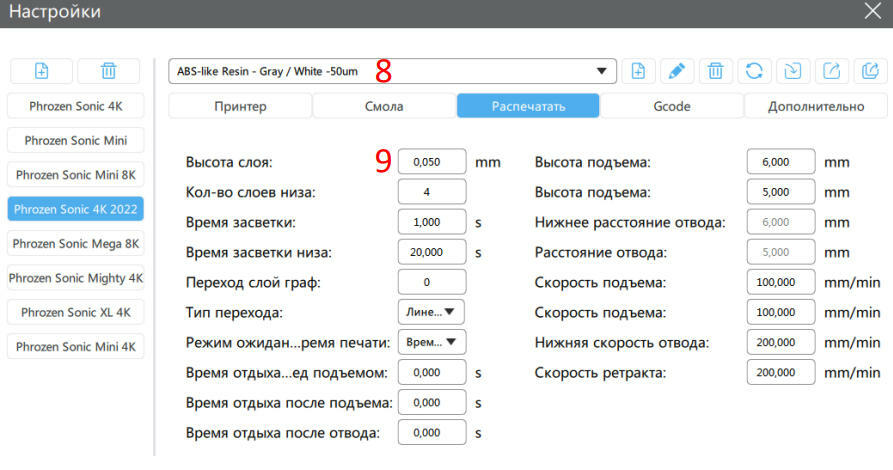

5) Переключиться на вкладку Print (Распечатать) Настроек, выбрать любую смолу из выпадающего списка (8) и установить значение толщины слоя при печати Layer Height (Высота слоя) (9) 0,05 мм, в соответствии со значением данного параметра, настроенным в профиле смолы через веб-интерфейс 3D-принтера.

Важно! Толщина слоя указанная в Chitubox и в профиле смолы в вебинтерфейсе 3D-принтера, должны совпадать! 5 6 8 9 7 Остальные параметры печати, имеющиеся на вкладке Print (Распечатать) значения не имеют, т.к. принтер печатает в соответствии с параметрами профиля фотополимерной смолы, настроенными через веб-интерфейс 3D-принтера.
6) закрыть окно настроек печати;
7) нажать кнопку Slice (Нарезать);
8) в открывшемся окне нажать Save (Сохранить) и сохранить файл в произвольную папку;

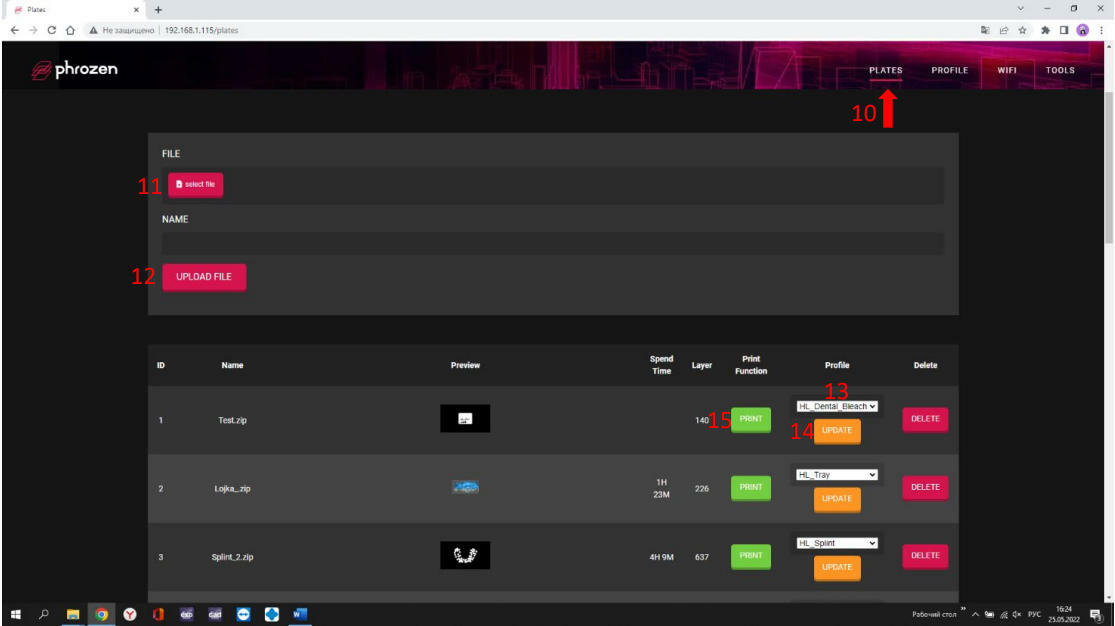

9) в веб-интерфейсе перейти на вкладку PLATES (10), нажать кнопку SELECT FILE (11), в открывшемся проводнике найти и выбрать сохраненный файл (архив в формате ZIP), нажать кнопку UPLOAD FILE (12) и дождаться загрузки файла в 3D-принтер;
10) для загруженного файла в выпадающем списке (13) выбрать профиль фотополимерной смолы для печати и нажать кнопку UPDATE (14), чтобы применить выбранный профиль к файлу;

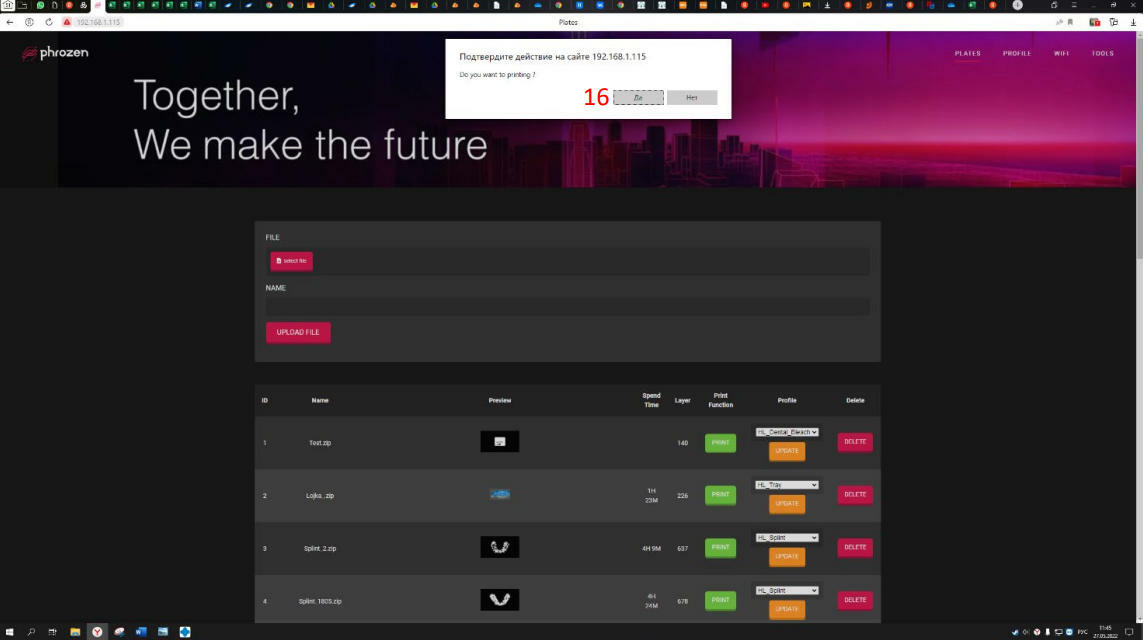

11) залить выбранную смолу в ванночку и нажать кнопку PRINT (15), подтвердить действие в открывшемся диалоговом окне (16). 3D-принтер начнет печать тестового файла.


6. Запуск печати через меню принтера.

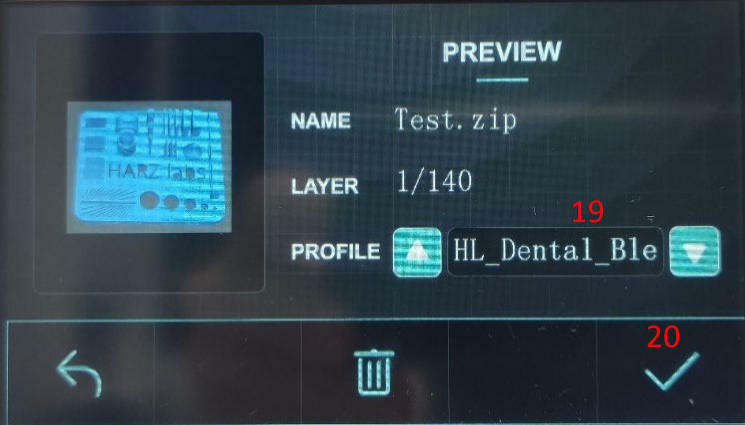

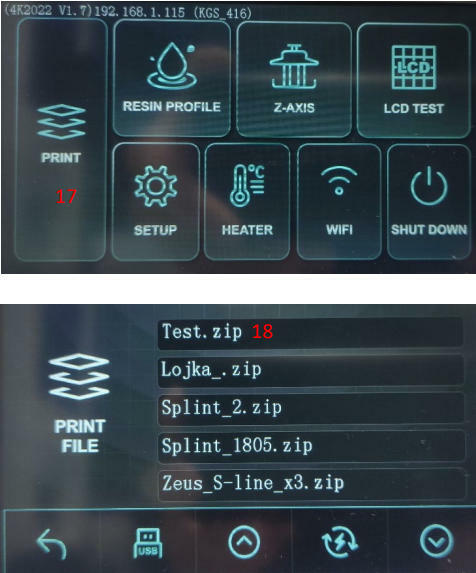

Помимо вышеописанного способа запуска печати через веб-интерфейс, сделать это можно непосредственно с самого 3D-принтера. Для этого, после отправки файла на 3D-принтер через веб-интерфейс, на экране управления 3Dпринтера нажать кнопку PRINT или PLATES (17), в зависимости от модели. В открывшемся меню выбрать файл для печати, нажав на него (18). В открывшемся меню предпросмотра (PREVIEW) убедиться, что для файла выбран корректный профиль (19) и запустить файл на печать, нажав кнопку (20).


7. Загрузка файлов в принтер с USB-носителя.
Файлы для печати можно загружать в принтер не только через вебинтерфейс, но и с USB-носителя. Для этого, после сохранения файла в Chitubox на шаге 8 данной инструкции, скопировать его на USB-носитель. Вставить данный USB-носитель в порт USB на задней панели 3D-принтера. Нажать кнопку PRINT либо PLATES на экране управления принтера. В открывшемся меню нажать кнопку USB, выбрать нужный файл и подтвердить его копирование на 3Dпринтер. Файл отобразится в списке доступных к печати.

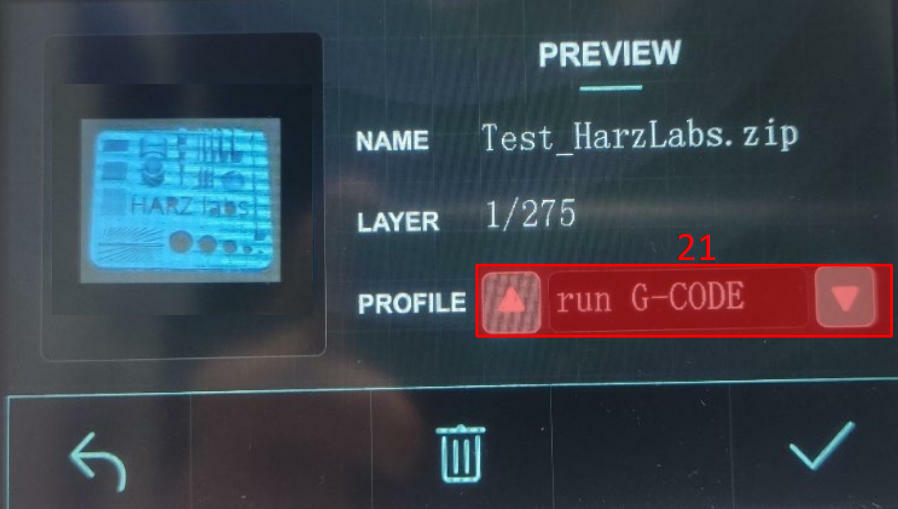

Важно! Так как, при использовании данного способа загрузки файлов в 3Dпринтер для печати, профиль фотополимерной смолы заранее к файлу не привязывается (в отличие от загрузки файлов через веб-интерфейс), необходимо выбрать его перед печатью в окне предпросмотра (PREVIEW) (21).

8. Постобработка и оценка резельтатов тестовой печати.
В идеальном случае, для напечатаннго теста необходимо провести полную постобработку. Ознакомиться с этапами постобработки изделий, напечатанных из фотополимерных смол HARZ Labs можно по ссылке: https://harzlabs.ru/support/finishing/what-post-processing-is-required/.
С режимами постобработки для различных фотополимерных смол HARZ Labs можно ознакомиться по ссылке: https://harzlabs.ru/support/finishing/howlong-do-i-post-cure-my-prints/.
В случае, если нет возможности провести полноценную постобработку, напечатанный тест необходимо, как минимум, тщательно промыть от остатков полимера в неразбавленном изопропиловом или этиловом спирте. Промывку 19 20 21 19 20 21 рекомендуется проводить в ультра-звуковой ванне в течениие 5 минут. При ручной промывке необходимо использовать кисть с мягким ворсом.
Для оценки результатов теста рекомендуем ознакомиться с инструкцией по ссылке: https://harzlabs.ru/support/printing/how-to-use-harz-lasb-test/.
9. Свяжитесь с нами. Если у вас остались вопросы по настройке 3D-принтера, приобретенного в нашей компании, свяжитесь со службой поддержки:
e-mail: support@sline.group
тел.: +7 960 032 11 32
